疊片機

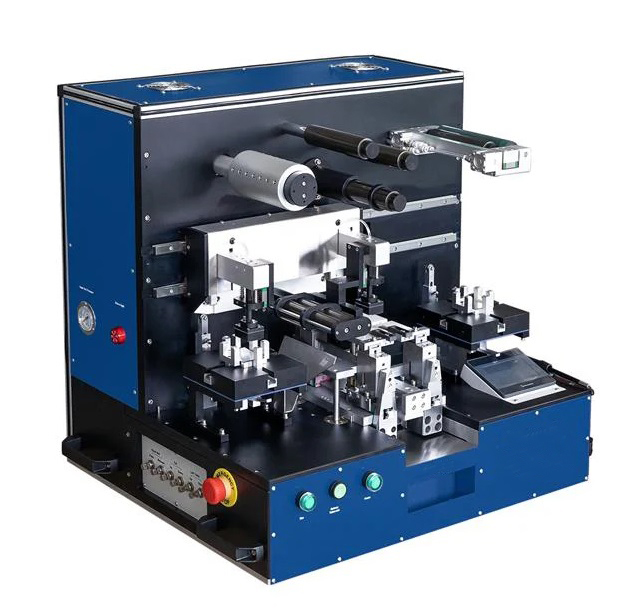

桌上型鋰電池疊片設備,可置於手套箱內使用 ,專供給實驗室或小批量生產用
極片人工裝片,自動定位,真空吸盤自動吸片,自動層疊,隔離膜自動切斷
手動取出電芯, 並可在夾具上直接點膠
內置真空泵浦, 用於吸附極片
Z字形疊片,隔離膜張力可調
| 品名/型號 | 自動疊片機 |
| 疊片方式 | Z字形, (膈膜捲式) |
| 操作方式 | 手動上料,自動疊片,自動膈膜裁斷 |
| 疊片速度 | 疊極片:4-6s/片, 疊金屬鋰:6-8s/片 |
| 疊片精度 | ≦±0.3mm |
| 極片寬度 | 40 ~ 90mm |
| 極片長度 | 40 ~ 100mm (不含極耳尺寸) |
| 標配規格 | 正極片:56x43mm 負極片:58x45mm 膈膜寬度: 60mm |
| 疊片厚度 | Max.15mm ,疊片層數Max.100 可設定 |
| 極耳長度 | Max.15mm |
| 氣壓 | 0.5 ~ 0.8 MPa空氣壓 |
| 電源 | AC220V單相, 50/60Hz, 400W |
| 機台尺寸 | L790*W610*H720mm |
| 重量 | 120kg |

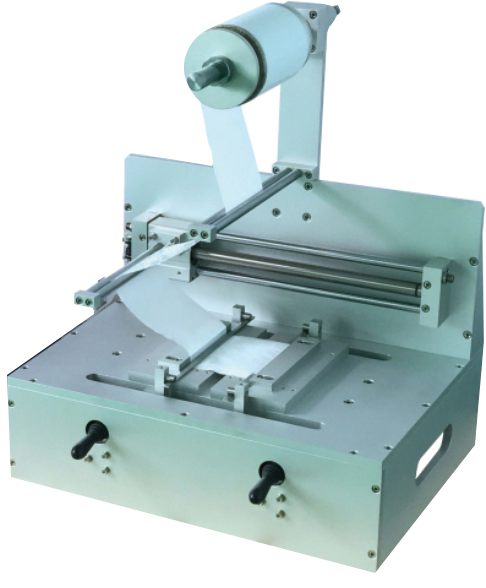

| 手動疊片機 | |
| 最大極片尺寸 | L200mmxW200mmxH18mm |
| 隔離膜 | 最大3吋卷心直徑 |
| 疊片方式 | Z 型 |
| 控制器 | L230x W350Xh400mm |
| 氣壓源 | 需求 |
| 電源 | AC220V/60hz ,250W |
| 外形尺寸 | L660x W420Xh730mm |
| 重量 | 30kg |

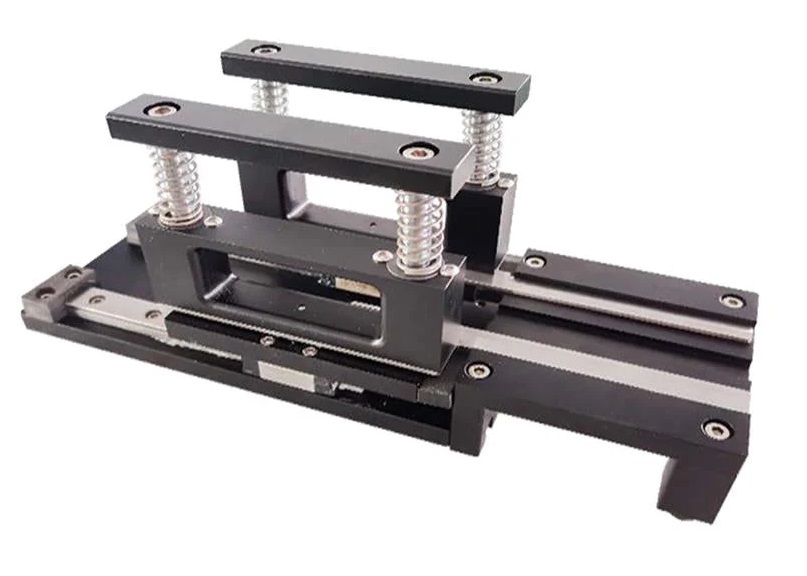

簡易式手動疊片 適用於鋰電池軟包電池芯的製作
“單片或多層軟包電池電極疊片”
| 品名/型號 | 手動疊片機 |
| 疊片方式 | Z字形 |
| 操作方式 | 手動放置極片與膈離膜 壓板治具使用 |
| 疊片精度 | ± 0.5 mm |
| 疊片刀片 | 長度30-80mm寬度:45mm 厚度:3mm Max. |
| 極片尺寸 | L62mm ~ W46 mm |
| 機台尺寸 | L250*W83*H129mm |
| 重量 | 1.3kg |
