塗佈機.手動塗佈夾具

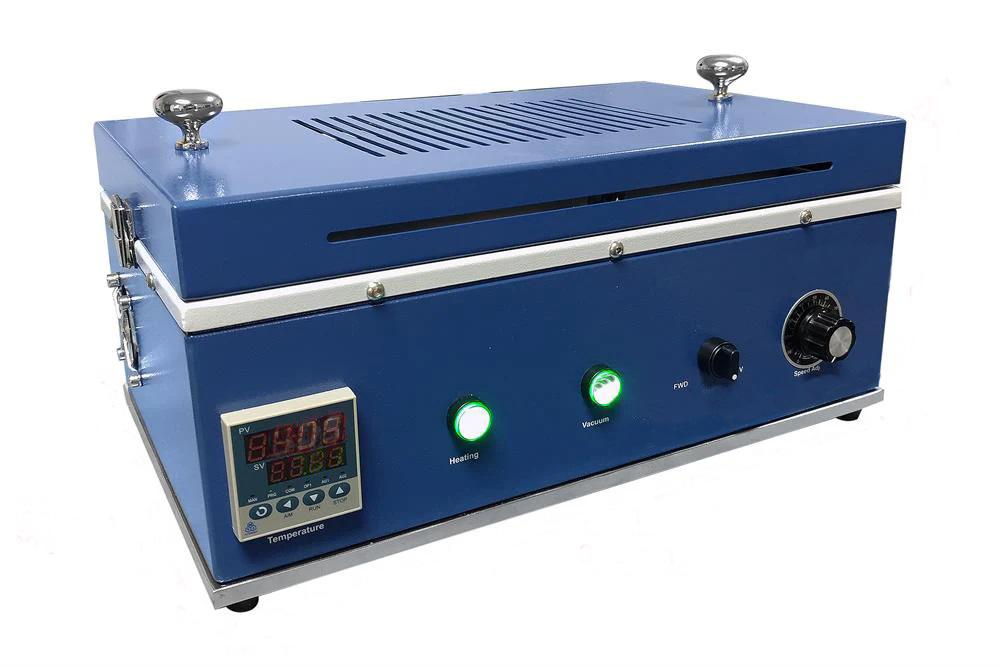

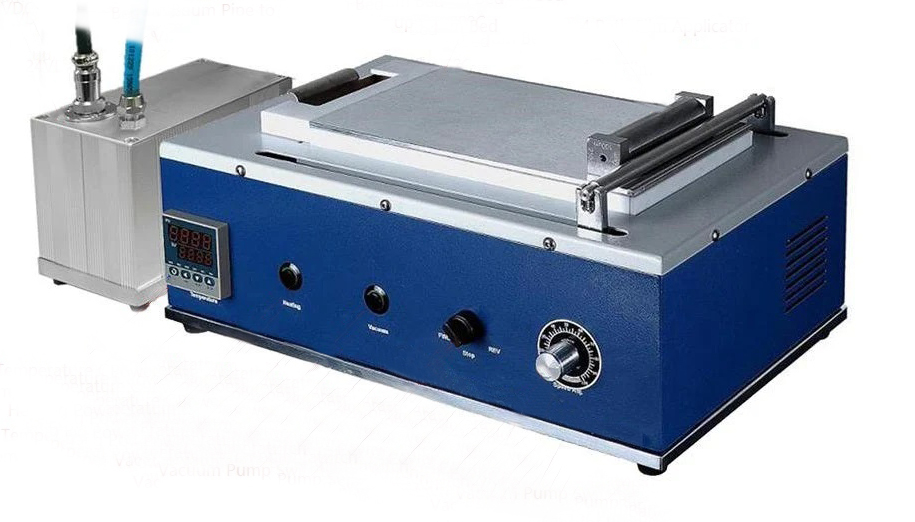

塗佈機（Coating Machine）原理是將液態塗料（如漿料、膠水、光阻劑）透過特定方式均勻覆蓋於基材（如薄膜、紙張、晶圓）表面，再經由烘乾或固化形成薄膜。真空吸附台面可將基材穩固的吸附, 台面底部可加熱至120℃(有些機型無加熱盤) ,整體體積小 可透過過渡腔放入手套箱內,並可在氬氣環境中使用
有些大尺寸無加熱底板,可用UV加熱蓋(手動移動), 風槍等..烘乾塗層,
| 塗佈機 (可置入手套箱內使用) | 大型 | 大型 | ||
| 塗佈尺寸 | Max. L:190 mm W:80 mm | Max. L:300 mm W:150 mm | Max. L:600 mm W:250 mm | Max. L:800 mm W:250 mm |
| 真空吸板 | 是 | 是 | 是 | 是 |
| 速度 | 10-48 mm/s | 20-90 mm/s | 20-90 mm/s | 1-100mm/s |
| 加熱 | 室溫~ 120℃ | 無 | 無 | 無 |
| 製膜器 | 四面製膜器 | 刮刀/四面製膜器 | 刮刀/四面製膜器 | 刮刀/四面製膜器 |
| 電源 | AC110-220v, 280W 附變壓器(輸出dc24v) | AC110-220v, 120W 附變壓器(輸出dc24v) | AC110-220v, 420W | AC110-220v, 150W |
| 機台尺寸/重量 | 本機L400x W250x H190 mm/ 20kg Pump: L150xW85xH190mm /1 kg | 本機:L590x W340x H270 mm/ 20kg Pump: L150xW85xH190mm /1 kg | 本機:L820x W440x H360 mm/ 70kg Pump: L240xW100xH165mm /6 kg | 本機:L960x W370x H240 mm/ 40kg Pump:無 |

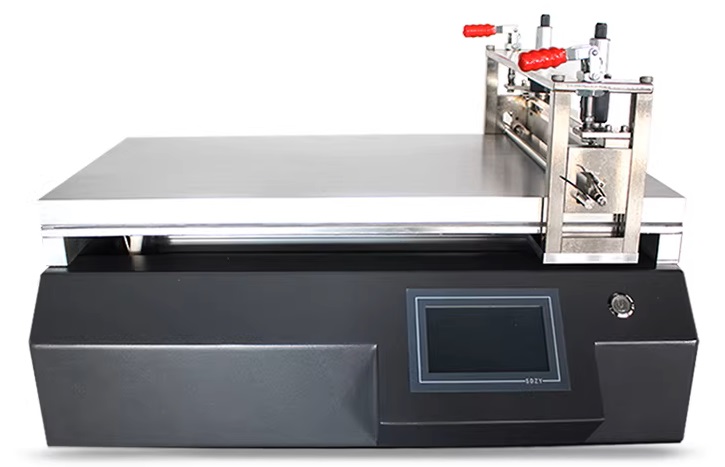

線棒 ,刮刀兩用型 , 具備真空吸附及加熱功能
加熱基本為加熱平板 (UV加熱為特殊選擇款)
廣泛用於鋰電池, 化學塗料…..
| 塗佈機 (線棒/刮刀型) | |
| 塗佈尺寸 | Max. L:400 mm W:300 mm |
| 塗佈速度 | 5-180 mm/s |
| 真空吸附尺寸 | 300x400mm |
| 加熱溫度 | 鋁製加熱盤 室溫 ~ 200℃ |
| 塗膜器 | 單機配有 線棒或刮刀擇一 |
| 塗佈厚度/厚度精度 | 可調式刮刀0-10mm可調 / ±3µm 線棒:1.5-200µm / ±1µm |
| 可使用的製膜器 | 可調式刮刀 線棒 四面製膜器(改推桿) |
| 電源 | AC220, 50/60 Hz |
| 機台尺寸/重量 | L620x W410x H460 mm/ 65kg |
| 真空pump | 不含 |

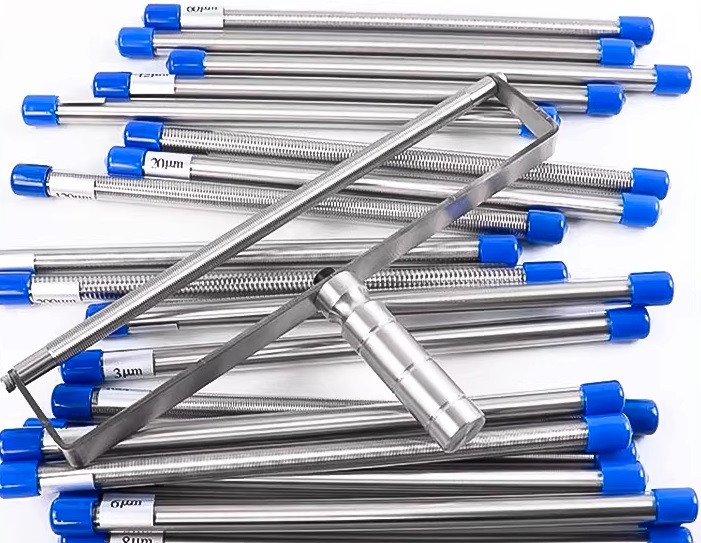

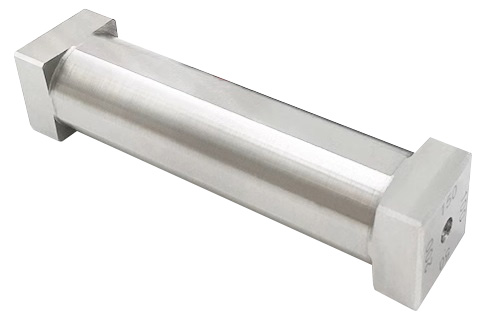

| 刮刀 | 四面製膜器 | 線棒 |
| 刮刀寬度(mm) 50,100,150,180,200,250 | (5,10,15,20) (25,50,75,100)(30,60,90,120)(50,75,100,150) (50,100,150,200)(100,200,300,400)(100,150,200,250) (250,500,750,1000) | 總長: 240mm 有效長:210mm 厚度 (µm) : 4,6,8,10,12,15,20,25,30 40,50,60,70,80,100,120, 150,200 可搭配機檯或手持夾具 |
| 材質: 不鏽鋼 | 材質: 不鏽鋼 | 材質: 不鏽鋼 |

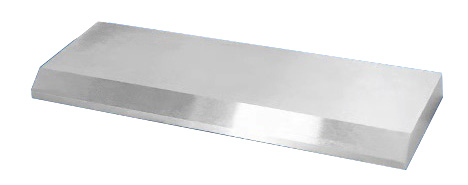

| 刮刀組 | |
| 刮刀寬度 | 50mm 100mm 150mm 180mm 200mm 250mm |
| 材質 | 鋁及不鏽鋼 |

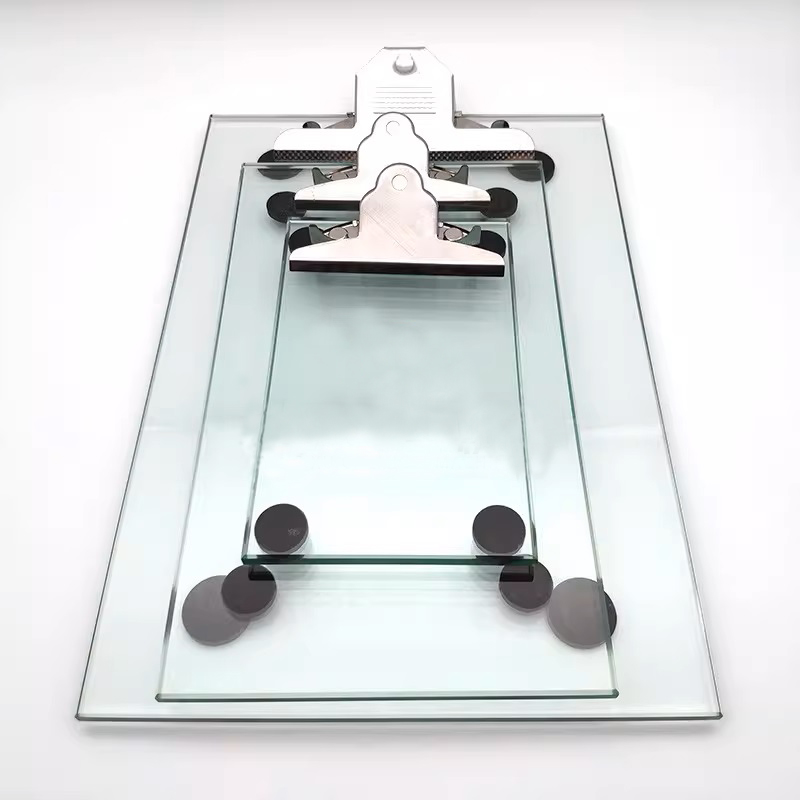

手持刮刀或線棒將原料塗布在平整的玻璃片上
簡單方便 特別適用於實驗室使用
| 品名 / 型號 | 塗佈玻璃平板 |
| 尺寸 (WxL mm) | 160×280 |
| 180×480 | |
| 230×340 | |
| 300×480 | |
| 其他尺寸可訂製 |

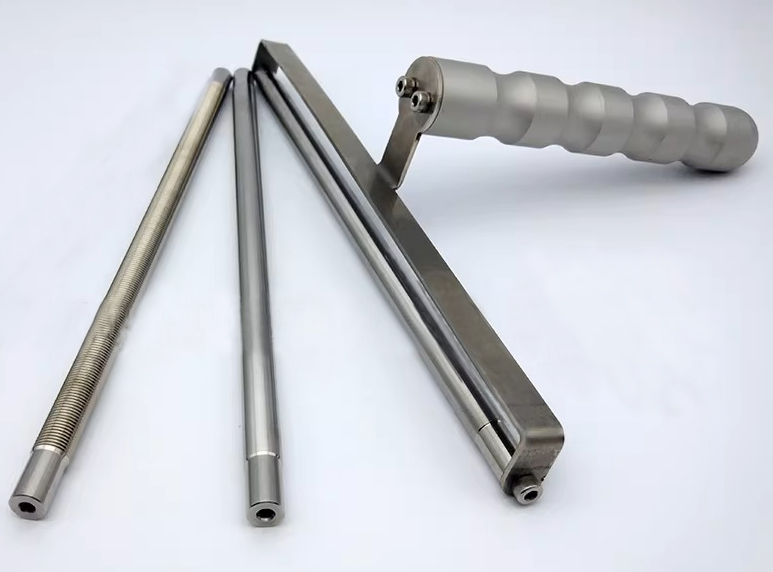

用於240mm的線棒夾持, 方便好用
| 品名 / 型號 | 手持線棒支架 |
| 材質 | 不鏽鋼 |
| 總長 | 240 mm |
